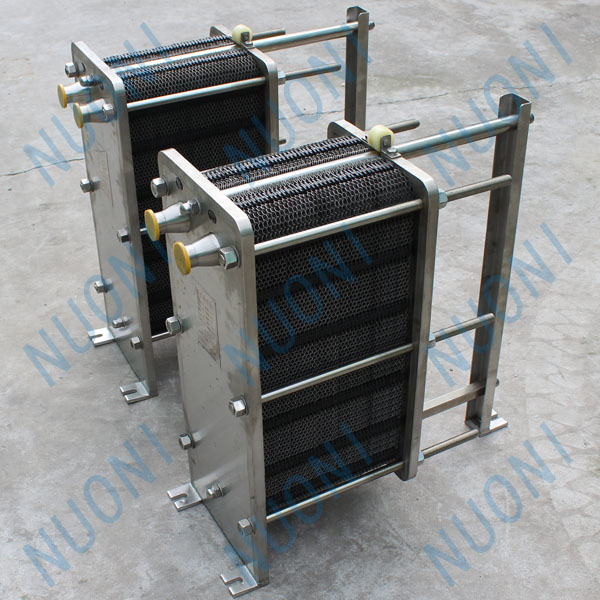

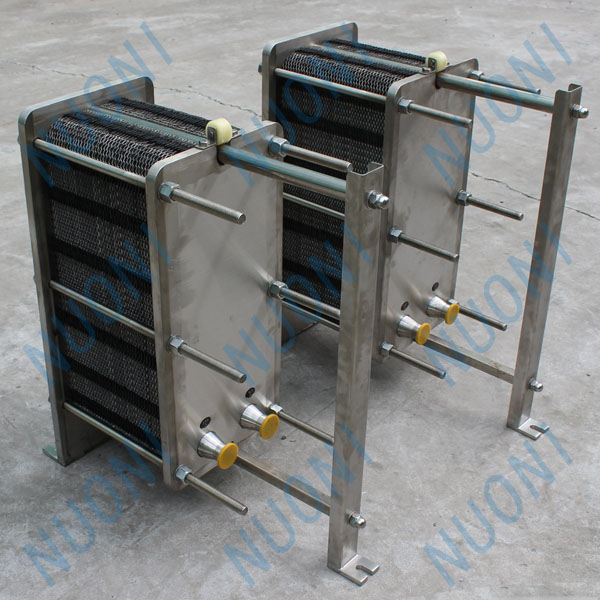

板式换热器是液对液、液对汽进行热交换的一种新型、高效、节能的换热设备。具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。
|
型 号 |
BR0.05 |
BR0.1 |
BR0.2 |
BR0.3 |
|
单片换热面积㎡ |
0.05 |
0.1 |
0.22 |
0.3 |
|
板片尺寸mm |
500×168 |
600×250 |
970×330 |
1018×390 |
|
板片厚度mm |
0.8 |
0.8 |
0.8 |
0.6 |
|
角孔直径mm |
38 |
60 |
75 |
87 |
|
接管直径mm |
28 |
38 |
46 |
100 |
|
波纹形状 |
人字形波纹 |
|||
|
波纹间距mm |
10 |
12 |
12 |
12 |
|
平均板间距mm |
3.8 |
4.2 |
4.2 |
4.2 |
|
可组换热面积㎡ |
0.5-5 |
4-10 |
10-38 |
15-60 |
|
最大承压Mpa |
0.4-2 |
|||
|
最高工作温度℃ |
一般要求：120~160℃，特殊要求可达250℃ |
|||
|
传热系数W/m2℃ |
2000-6000 |
|||
|
|
|
|
