不锈钢卫生级离心泵 不锈离心泵 卫生级离心泵 卫生泵
一、 卫生级离心泵产品简介：
不锈钢卫生级泵也称作奶泵、饮料泵；属单吸、单级、离心式泵，采用SUS304、SUS316或SUS316L不锈钢板冲压制造，电机配普通电机或防爆电机或ABB电机，外加SUS304不锈钢防护罩，进出口分为快装卡箍式，内外螺纹式，法兰式及软管接头式。该泵整体设计符合GMP规范要求，内外表光洁如镜，不留死角，高效节能，是符合绿色环保的产品。适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业不可缺少的输送设备。吸取之最高温度为80 oC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。
二、卫生级离心泵结构特点：

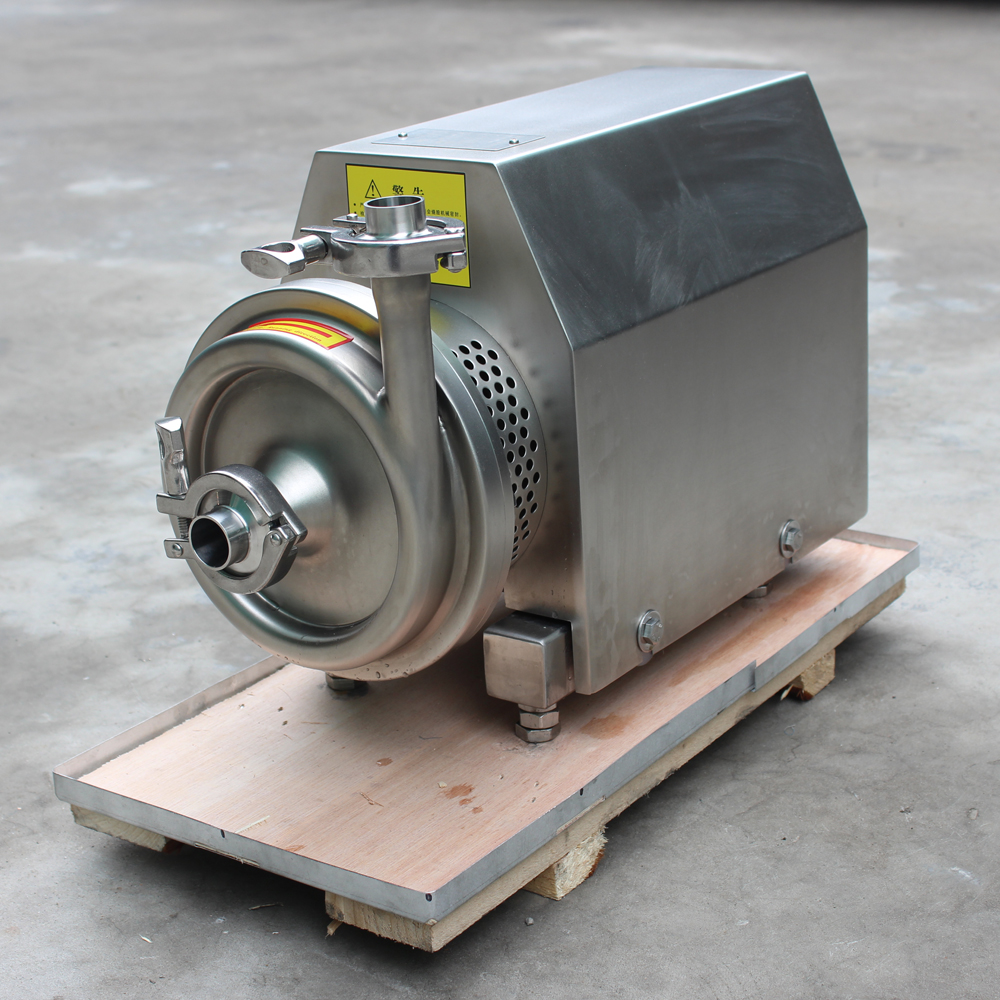

不锈钢卫生级离心泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。该系列泵设计时采用圆滑过度、刚性结构、厚壁设计。在材料的选用上泵体、泵盖、叶轮等与物料接触的零件全由SUS316或SUS304不锈钢制造。机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型，延长了适用寿命。电机有普通电机、防爆电机、ABB电机可选配。外形按照国际食品卫生泵行业楷模阿法拉伐款型，制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。
卫生级离心泵制作精细，不易结垢，特别适用于CIP清洗。
卫生级离心泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原有风味。
三、卫生级离心泵的应用：
该泵适用于输送各类酒、汽水、牛奶、酱油、食醋植物油、医药、化工、助剂、染料、纺织、造纸等液体物料。被输送介质温度不得超过120℃，流量Q=1—150m3/h.扬程H=15—40米并能与过滤机配套使用。广泛用于制药、饮料、食品、油脂、乳品、日化、酿造、环保、水处理等行业。
四、卫生级离心泵技术参数：
规 格: 1T－150T, 0.55KW-37KW
材 质: SUS304 SUS316L (在材料的选用上泵体、泵盖、叶轮等凡与物料接触之零件由SUS316L或SUSI304不锈钢制造)，
标 准: DIN、SMS
叶 轮：敞开式叶轮，不留卫生死角
工作条件：卫生离心泵属高低液位几水平输送，非自吸型。（自吸型选用自吸泵）
表面处理：接液部分抛光，其余亚光或喷砂处理。
最大进口压力：0.5MPa
温度范围：-10°C至+140°C(EPDM)
五、卫生级离心泵的选型表：
|
型 号 |
流量M3/H |
扬程M |
电机功率Kw |
进出口径mm |
备注 |
|
SCP-1-10 |
1 |
10 |
0.37 |
25/25 |
配ABB电机或特装 |
|
SCP-3-15 |
3 |
15 |
0.75 |
38/32 |
配ABB电机或特装 |
|
SCP-5-24 |
5 |
24 |
1.5 |
51/38 |
配ABB电机或特装 |
|
SCP-5-32 |
5 |
32 |
2.2 |
51/38 |
配ABB电机或特装 |
|
SCP-10-24 |
10 |
24 |
2.2 |
51/40 |
配ABB电机或特装 |
|
SCP-10-35 |
10 |
35 |
3 |
51/40 |
配ABB电机或特装 |
|
SCP-15-24 |
15 |
24 |
3 |
51/51 |
配ABB电机或特装 |
|
SCP-20-24 |
20 |
24 |
4 |
51/51 |
配ABB电机或特装 |
|
SCP-20-35 |
20 |
36 |
5.5 |
51/51 |
配ABB电机或特装 |
|
SCP-30-24 |
30 |
24 |
5.5 |
63/51 |
配ABB电机或特装 |
|
SCP-30-35 |
30 |
35 |
7.5 |
63/51 |
配ABB电机或特装 |
|
SCP-40-35 |
40 |
35 |
7.5 |
80/63 |
配ABB电机或特装 |
|
SCP-60-35 |
60 |
40 |
15 |
80/80 |
配ABB电机或特装 |
|
SCP-80-45 |
80 |
40 |
18.5 |
100/85 |
配ABB电机或特装 |
|
SCP-100-32 |
100 |
32 |
22 |
125/100 |
配ABB电机或特装 |
|
SCP-150-32 |
100 |
32 |
37 |
125/100 |
配ABB电机或特装 |
六、卫生级离心泵的安装使用说明：
卫生级离心泵在安装时泵的位置最好低于吸入液面（如泵的安装位置高于吸入液面，开泵前需进行灌料排气）。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒，确保食品卫生。泵的出口应安装一蝶阀，以控制流量。不要长期在超负荷情况下操作，以免损坏电动机。泵使用完毕应立即进行CIP清洗，以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。
|
|
|
|
