一、转子泵产品概述：
1、该产品采用两个同步运动的转子，转子由一对外置式同步齿轮箱进行传动，转子在传动轴的带动下进行同步反方向运转，从而构成较高的真空度和排放压力，适合医药上介质和腐蚀性高粘度介质的输送。
2、该产品的制造标准分医药用、耐腐蚀型、污泥型三大系列；在结构上分高压高粘度、高压低粘度两大类制造；按产品的应用类型分为变通型、食品用、化工级、油田型、特种型五大系列；产品的部件及密封装置，根据不同介质的不同特性，采用不同的材质和不同的密封形式制造，以满足各种物料和生产工艺流程需要，提升了该产品的输送性能，转子设计品种有12种，每种转子可在同一个泵业互换使用。
3、医药用泵全部采用316L不锈钢材料制造。
4、腐蚀型泵采用耐磨不锈钢及高分子复合材料制造。
5、污泥型泵不仅在结构上进行了一些改变，而且采用了特种耐磨材料，提高了泵的耐磨性和泵对污水污泥的输送性能。
该产品广泛应用于石油化工、日用化工、化机、制药、食品、农药、化肥、环保、造纸、涂料、树脂、冶金等行业。
二、转子泵产品技术特点：
1、其属容积式泵，输出流量可调节控制，具有自吸能力。
2、泵的转速很低，物料被平稳的输出而其成分不会受到破坏。
3、能输送高粘度的物料及含有颗粒的物料。
4、输出压力高达1.5Mpa，可承受较高的温度。
5、与物料接触部件均为不锈钢，卫生型泵，可进行CIP清洗。
三、转子泵产品技术参数：
1、流量：Q=600L/H~400.000L/H
2、输送物料粘度范围：0.2CP~500.000CP
3、出口压力：0.3~0.6Mpa,高粘度时可达0.6~1.5Mpa
4、真空度：0~-0.095Mpa,产品温度：-30℃~+350℃
四、转子泵产品工作原理：
转子泵是依靠两同步反向转动的转子（齿数为2—4）在旋转过程中于进口处产生吸力（真空度），从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有Ⅰ室中充满介质；到位置b时，B室中封闭了部分介质；到位置C时，A室中也封闭了介质；到位置d时，A室B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质（物料）即被源源不断地输送出。
五、转子泵产品应用范围：
1、食品饮料类：乳品、乳胶、巧克力、糖浆、乳酪、麦芽汁、碑酒、汽水、蜂蜜、牙膏、酱油、动物油、植物油、八宝粥。
2、水果浓缩物：布丁、果浆、果冻、番茄酱。
3、糊类产品：脂肪、油脂等。
4、化妆品：面霜、洗涤剂、发型凝胶、香料油等。
5、药物类：浸膏、乳剂、药丸浆、葡萄糖液以及各种注射液等。
6、化学类：染料、脂肪、溶剂、树脂、聚合物、汽油和其它化工原料。
7、其它产业：酿造业、纺织业、造纸业、石油化工业、油漆业、炼油业、造船业、城建业、热电厂、陶瓷建筑业、核工业、污水处理等。
六、转子泵产品选型参照表：

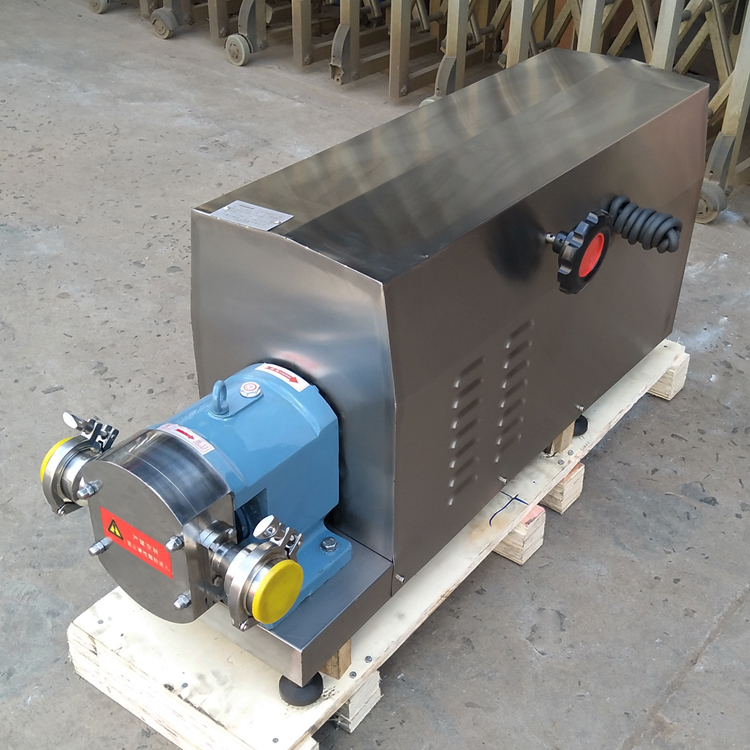

1、TR-Ⅰ型：带手动调节无极变速器
|
序 号 |
产品代号 |
每转排量 |
调速范围 （rpm） |
建议调速 （rpm） |
对应流量 （L/H） |
电机功率 （Kw） |
进出口径 （mm） |
|
1 |
TR-Ⅰ-45 |
0.05 |
200～600 |
200～400 |
540～1080 |
0.75 |
15 |
|
2 |
TR-Ⅰ-52 |
0.09 |
200～600 |
200～400 |
970～1940 |
1.5 |
25 |
|
3 |
TR-Ⅰ-70 |
0.17 |
200～600 |
200～400 |
1800～3600 |
2.2 |
30 |
|
4 |
TR-Ⅰ-78 |
0.31 |
200～600 |
200～400 |
3300～6600 |
4 |
40 |
|
5 |
TR-Ⅰ-88 |
0.50 |
200～600 |
200～400 |
5400～10800 |
5.5 |
50 |
|
6 |
TR-Ⅰ-97 |
0.65 |
200～600 |
200～400 |
7000～14000 |
7.5 |
65 |
|
7 |
TR-Ⅰ-110 |
1.05 |
100～500 |
200～400 |
5670～22680 |
11 |
80 |
|
8 |
TR-Ⅰ-135 |
1.74 |
100～500 |
200～400 |
9400～37600 |
15 |
80 |
2、TR-Ⅲ型：配齿轮减速电机
|
序 号 |
产品代号 |
每转排量 |
转速 （rpm） |
最高可配 转速（rpm） |
对应流量 （L/H） |
电机功率 （Kw） |
进出口径 （mm） |
|
1 |
TR-Ⅲ-45 |
0.05 |
250 |
400 |
650 |
0.55 |
15 |
|
2 |
TR-Ⅲ-52 |
0.09 |
250 |
400 |
1200 |
0.75 |
25 |
|
3 |
TR-Ⅲ-70 |
0.17 |
250 |
400 |
2200 |
1.5 |
30 |
|
4 |
TR-Ⅲ-78 |
0.31 |
250 |
400 |
4000 |
3 |
40 |
|
5 |
TR-Ⅲ-88 |
0.50 |
250 |
400 |
6750 |
4 |
50 |
|
6 |
TR-Ⅲ-97 |
0.65 |
250 |
400 |
8750 |
5.5 |
65 |
|
7 |
TR-Ⅲ-110 |
1.05 |
250 |
400 |
14000 |
7.5 |
80 |
|
8 |
TR-Ⅲ-135 |
1.74 |
250 |
400 |
23000 |
11 |
80 |
|
9 |
TR-Ⅲ-164 |
3.15 |
250 |
400 |
42000 |
15 |
100 |
|
10 |
TR-Ⅲ-196 |
5.40 |
250 |
400 |
72900 |
22/30 |
125 |
|
|
|
|
