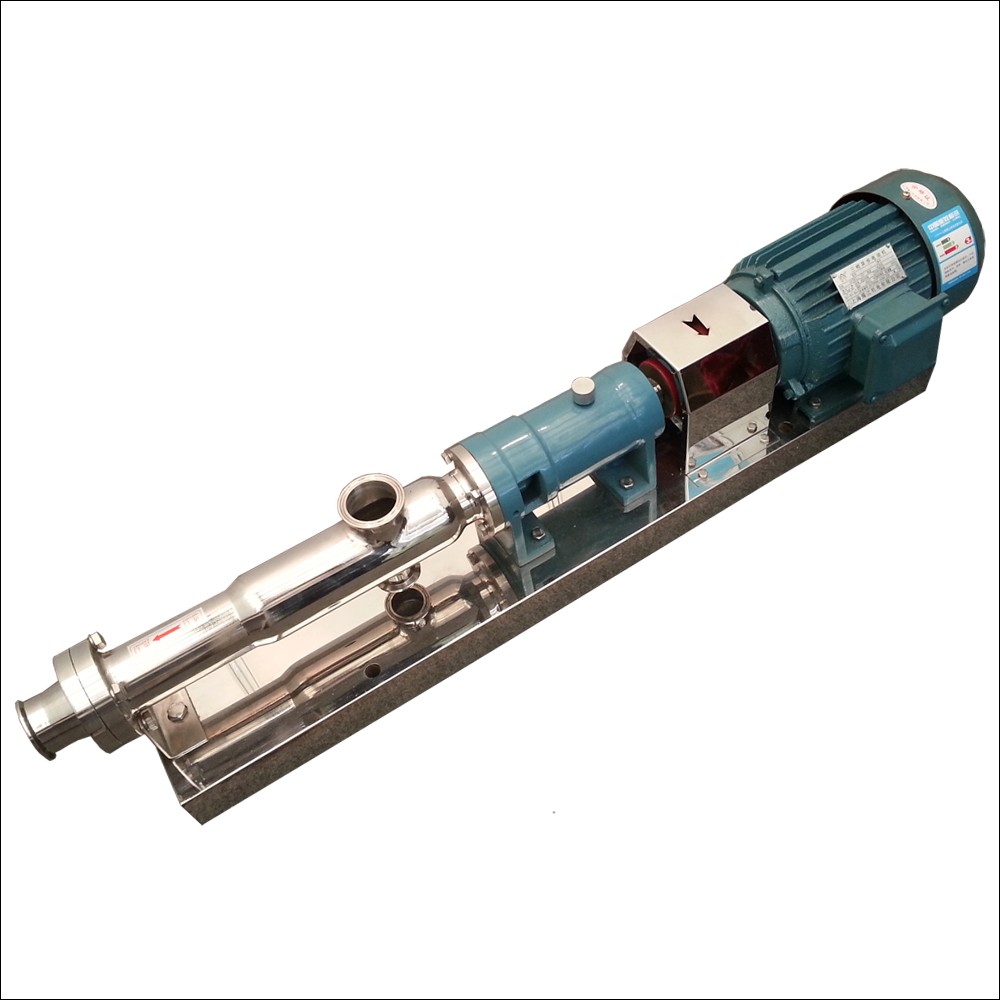

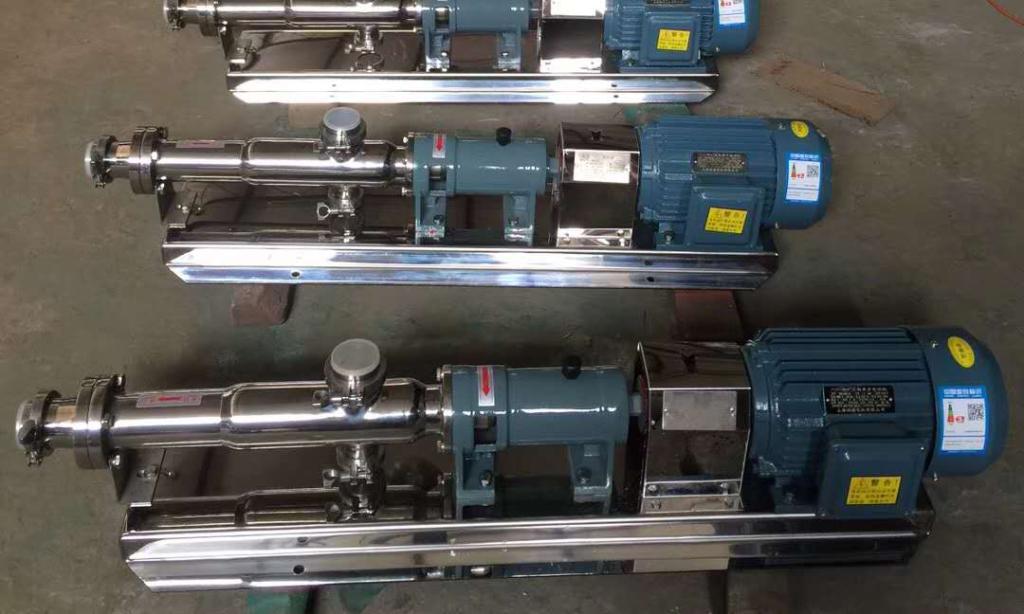

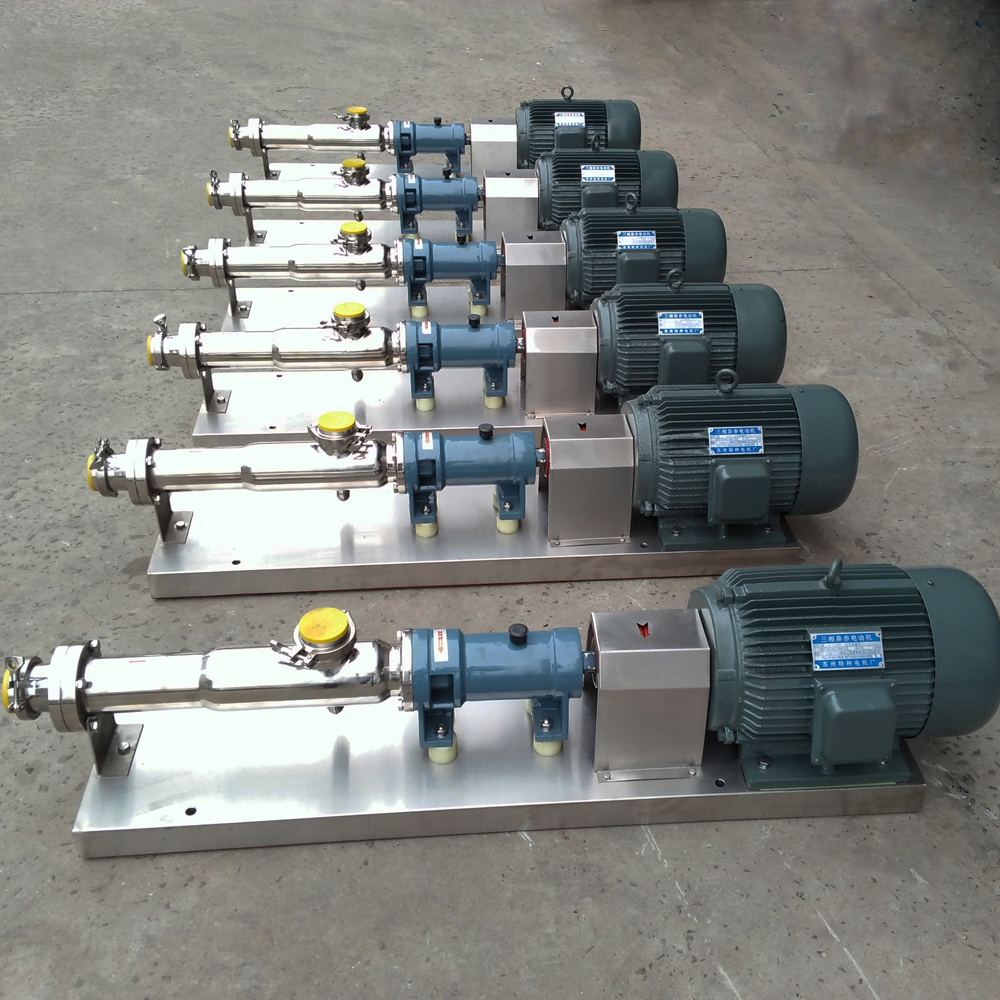

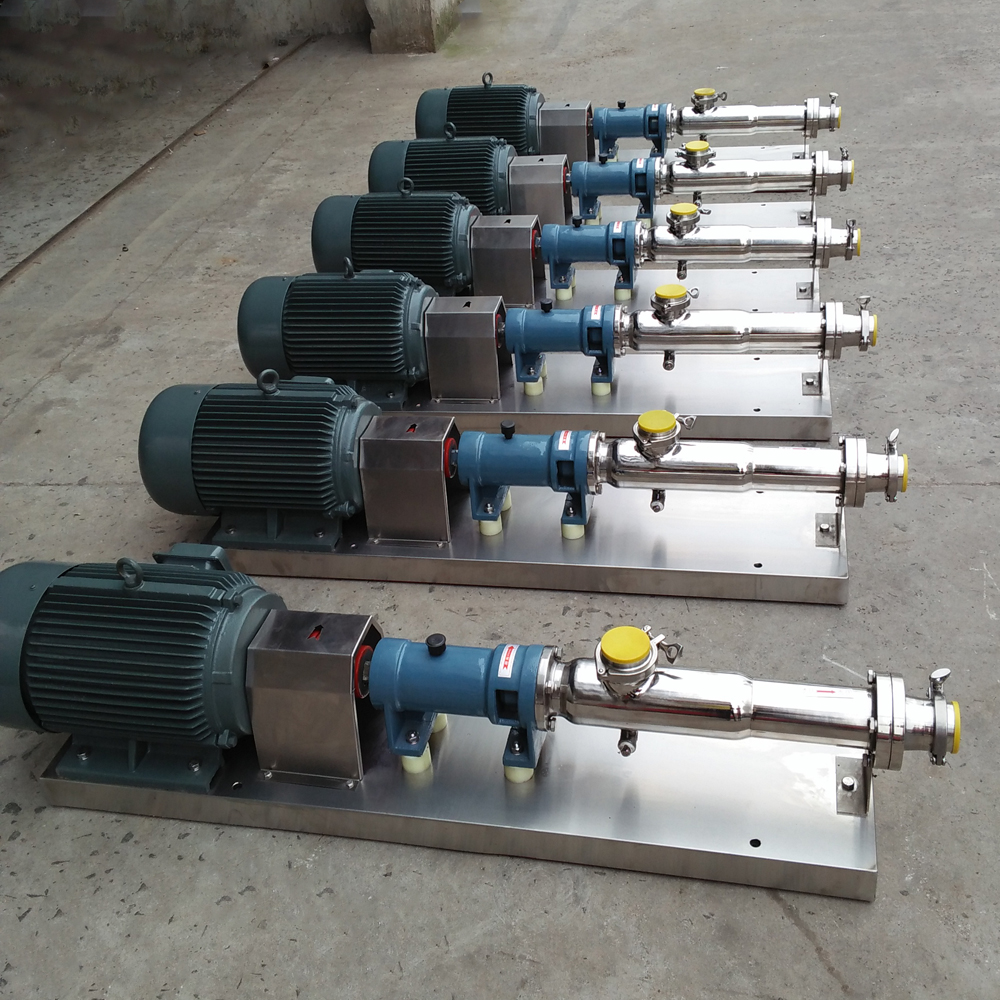

GW系列单螺杆泵产品概述：
单螺杆泵是一种内啮合回转式容积泵，主要工作与部件是偏心螺杆（转子）和固定的衬套（定子），由于转、定子的特殊几何形状，分别形成数个单独的密封容腔，转子的运转，将各个密封腔内的介质连续均匀的从吸入端输送到压出端，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。可用于输送中性或腐蚀性的液体、洁净的或磨损性的液体、含有气体或易产生气泡的液体、高粘度或低粘度的液体，包括含有纤维和固体物质的液体。能长期连续工作而保持平稳的流量，具有良好的自吸能力。
GW系列单螺杆泵的功能特点：
1、可变量输送；排量与转速成正比，通过变速机或调速电机装置实现排量调节。
2、自吸能力强，不用引水、止回阀等，直接抽吸液体。
3、可输送高浓度、高粘度及含水量有固体颗粒的液体，最高浓度重量比达40%。
4、低流量也可保持高的排出压力，排出压力与转速无关。
5、输送液体稳定、无过流、搅拌及脉动现象没有阻凝液体的结构。输送稳定不起泡，特别适用于对剪切十分敏感的介质。
6、泵可逆转；液体流向可由泵的旋转方向来改变，适用管道需要反冲洗场合。
7、吸入端混入空气不影响泵送，适用含气液体。

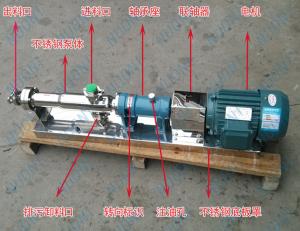

8、结构简单，拆装维修方便。
GW系列单螺杆泵的广泛应用：
1、食品业：输送肉糜、土豆色拉、酱体糊类、浓果汁、果酱、蔬菜制品。
2、酿造业：输送酒糟、酵母、发酵后的各种残渣以及投配料。
3、制糖业：糖浆、饱和渣、浓缩废水渣、含糖结晶糊；牛奶、奶酪。
4、纺织业：输送合成纤维液、粘胶液、染料、油墨、尼龙粉液。
5、造纸业：输送纸浆液、滑石浆、上光树脂浆料。
6、石油业：输送多种油类、油脂产品、炼油污泥、工业废水。
7、化工业：各种乳胶液、悬浮液、软膏、洗发液、油漆、颜料。
8、建筑业：输送灰浆、灰膏、沥青、焦油、泥沙浆、涂料。
9、采矿业：输送氧化物和废水、矿井排水、液体、浮渣。
10、单螺杆泵的特殊形式：强制喂料螺杆泵，设有长方形料斗，连杆上设有螺旋推进器，适用于不能自流但含有液体的介质，输送类似渣液时，也可装搅动棒，以防沉淀。当渣液浓度较高时，增添能挤压粉碎的大漏斗，以防堵塞。泵可配各类驱动器，最适于配三相齿轮减速电机。
GW系列单螺杆泵的技术参数：
|
型号 |
转速 r/min |
流量 m3/h |
功率 KW |
扬程 m |
进口 mm |
出口 mm |
允许颗粒 直径mm |
允许纤维 长度mm |
|
GW10-1 |
960 |
1.0 |
0.55 |
60 |
19 |
19 |
1.0 |
10 |
|
GW12-1 |
960 |
1.5 |
0.55 |
60 |
19 |
19 |
1.0 |
10 |
|
GW15-1 |
960 |
2.0 |
0.75 |
60 |
25 |
25 |
1.5 |
15 |
|
GW20-1 |
960 |
2.5 |
0.75 |
60 |
40 |
32 |
3.5 |
20 |
|
GW22-1 |
960 |
3.0 |
1.1 |
60 |
40 |
32 |
3.5 |
20 |
|
GW25-1 |
960 |
3.5 |
1. 1 |
60 |
40 |
32 |
4.5 |
26 |
|
GW28-1 |
960 |
4.0 |
1.5 |
60 |
40 |
40 |
5.0 |
30 |
|
GW30-1 |
960 |
5.5 |
1.5 |
60 |
40 |
40 |
5.0 |
30 |
|
GW32-1 |
960 |
7.0 |
2.2 |
60 |
40 |
40 |
5.0 |
30 |
|
GW35-1 |
960 |
8.0 |
2.2 |
60 |
50 |
50 |
5.7 |
35 |
|
GW38-1 |
960 |
9.0 |
3.0 |
60 |
40 |
40 |
5.0 |
30 |
|
GW40-1 |
960 |
12 |
4.0 |
60 |
65 |
65 |
7.1 |
40 |
|
GW45-1 |
960 |
14 |
4.0 |
60 |
76 |
76 |
7.5 |
40 |
备注: 1、表中参数为一级（低压）系列，若需二级或高压系列请致电13641902550，或到公司网站查询。
2、根据需要，可选配手动调速电机或齿轮减速电机。
3、表中参数是以20℃的清水为介质，粘度是1mm2/时测定。
4、当输送高粘度物料或有颗粒的磨损性物料时，建议选用齿轮减速电机低速运转。
5、开机前向泵体内注入适量洗洁精或肥皂水等润滑液，再用管子钳板动几转后才可起动，严禁空运转。
|
|
|
|
